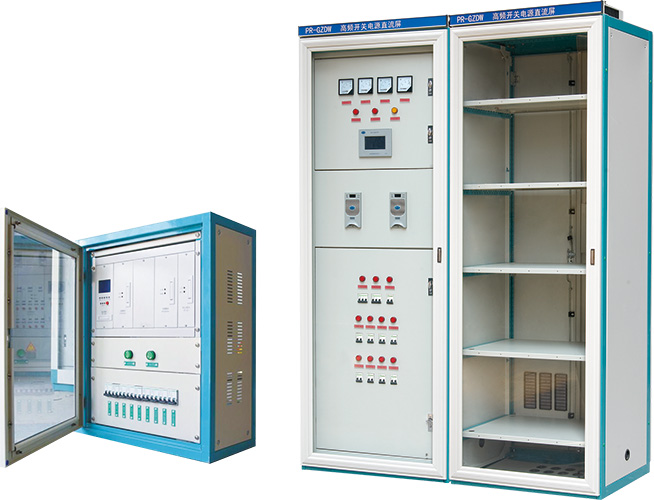

PR-GZDW系列直流电源系统是我公司根据电力系统的需要而设计生产的智能型高频开关直流电源；是在总结了电力系统用直流电源领域先进、成熟的设计、运行经验及发展动向的基础上，而开发出的新一代直流电源装置；适合各类变电站的高频开关直流系统及相关配套设备。其主要性能特点是运行稳定抗干扰性好、纹波系数小、技术精度高。分为单体柜和分体柜两种结构类别；产品广泛应用于从500KV到10KV不同电压等级的发电厂、水电站及各类变电站、开闭所、开关站和用户变中，为断路器分合闸及二次回路中的仪器仪表、继电保护和事故照明提供直流电源，系统采用一体化设计思想，由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块等构成，具有技术先进、配置合理、测控智能化、操作简便等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调”四遥功能，特别适合无人值守需要。
◆系统特点
●采用高频开关电源特有的模块化设计，N+1热备份。
●超宽的电压输入范围，电网适应性强，可用于环境相对恶劣场所。
●充电模块可带电插拔，可在线维护，方便快捷。
●有可靠的防雷及电气绝缘防护措施，确保系统和人身安全。
●采用大屏幕触摸屏，点阵液晶显示，CCFL背光，实现全汉化实时显示及操作。
●可通过点触触摸屏监控进行系统各部分的参数查询、设置，接口友好，操作方便，真正实现人机对话操作。
●监控模块可自动完成对电池电压、充放电电流及温度补偿的精确管理，确保电池工作在最佳状态，延长电池使用寿命。
●采用以微处理器为核心的集散式监控系统，模块化设计，实施对电源系统全方位的监测和控制以及电源系统的“四遥”及无人值守。
●蓄电池管理单元，实时自动监测蓄电池端电压，充、放电电流，并控制蓄电池的均充和浮充，设有电池过压／欠压和 充电过流告警等功能。
●监控系统的软件、硬件采用开放式设计，根据用户不同需要可随时增加、修改监控系统的测量及控制参量。
●一套监控系统支持双组蓄电池组、三组充电装置、母线分段模式的监测，可实现双组电池自动充电管理，两组电池完全独立管理，确保电池安全。
●主要电气组件全部采用国内外知名品牌，质量有充分保障，
●提供RS232、RS485两种通讯接口，和RTU、CDT、MODBUS_种通讯规约选择；
注：可根据用户需求添加事故信号或预告信号报警功能和逆变电源进行DC/Ac．DC/DC转换

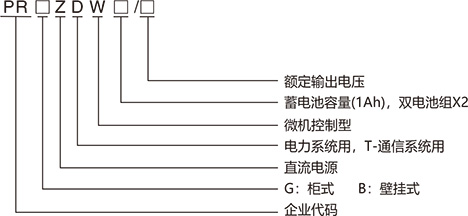

◆型号及其含义

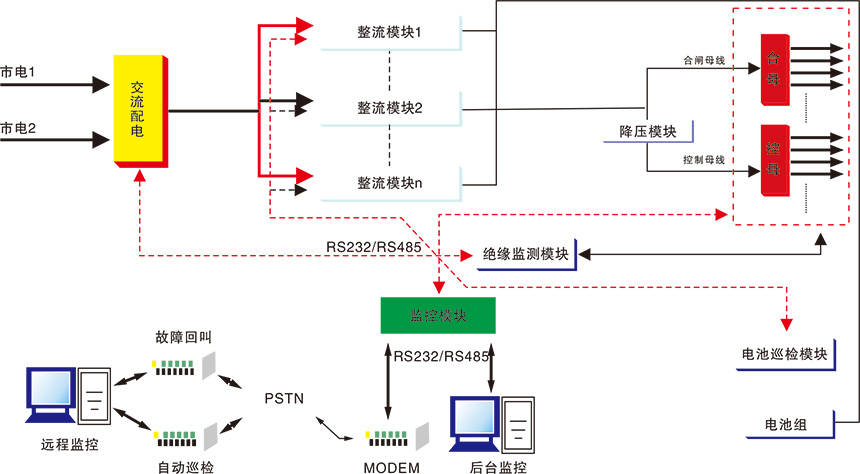

◆系统工作原理
两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线（合母）负载供电；另外合闸母线通过降压模块后给控制母线（控母）负载供电。
系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。
系统除基础的交流监控、直流监控、开关量监控外，还可以配置绝缘监测、电池巡检功能，用来对直流系统进行全面监控。

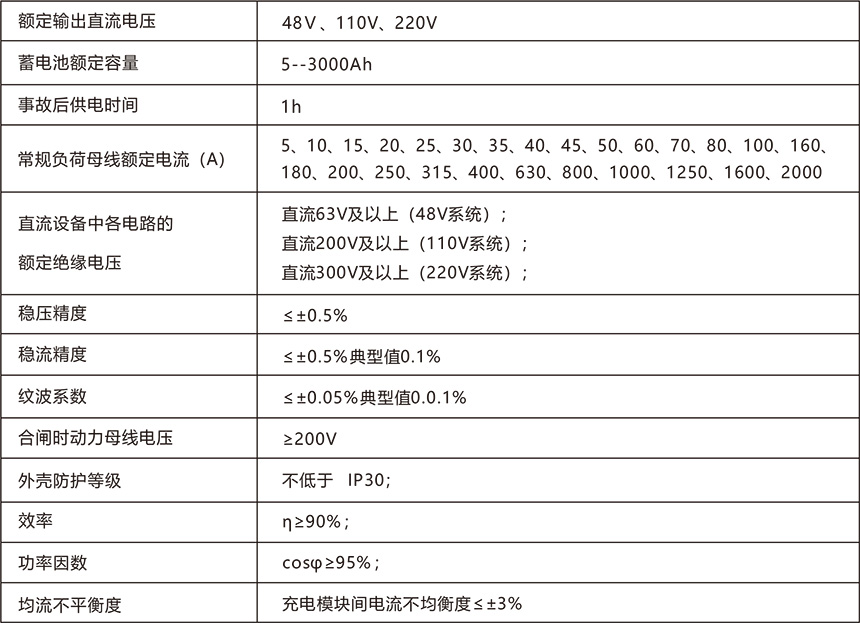

◆主要参数

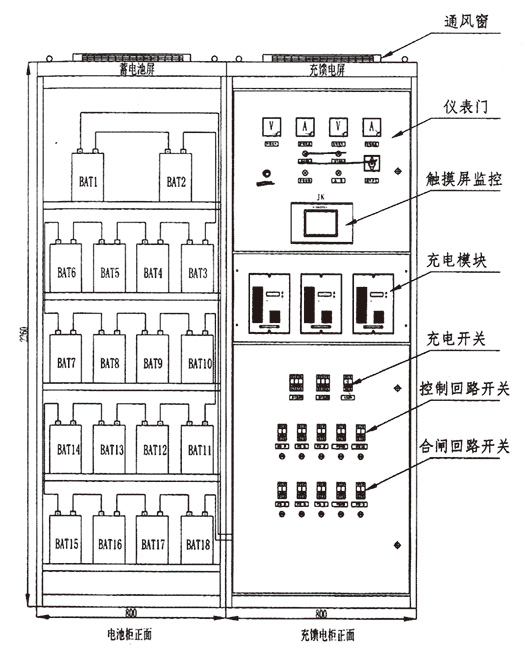

◆外型结构

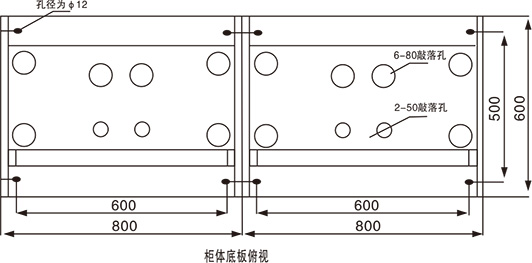

系统由充电柜、馈电柜和电池柜组成，系统容量小于65AH，可采用充馈电一体柜系统，容量大于40AH时采用二面柜门，C型材安装支架、柜体后门为双开门，前门为钢化玻璃，各元器件接地点对直流设备总接地点之间电阻值不大于0.1Ω。
立柜式外形尺寸：
◆ 宽度尺寸B( mm)：800、1000、1200;
◆ 高度尺寸H( mm)：2000、2200、2300;
◆ 深度尺寸D(mm)：600、800、1000;
壁挂式外形尺寸：
◆ 宽度尺寸B( mm)：600
◆ 高度尺寸H( mm)：700
◆ 深度尺寸D(mm)：265
